鄂式破碎機(PE系列)
● 概述
PE型鄂式破碎機適用于破碎抗壓強度極限不超過2000kgf/cm2的各種礦石或巖石的粗、中破碎。
PE型鄂式破碎機主要由機架、動鄂、偏心軸、鄂板、肘板等零件組成。電動機通過V型帶帶動偏心軸，鄂式 破碎機俗稱鄂破，鄂式破碎機可以將大小不一的原料，破碎成顆粒均勻的小塊，鄂式破碎機既可以和選礦設備、 砂石設備配套，也可以單獨使用。鄂式破碎機也可生產路基石、鐵路道渣石以及建筑砂石骨料。鄂破機分為粗碎 鄂式破碎機和細碎鄂式破碎機，也就是通常所說的PE系列鄂式破碎機和PEX系列鄂式破碎機。
我廠生產的鄂式破碎機系列產品，具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運行費用經濟等特點。使動鄂按已調整好的軌跡進行運動，從而將破大度包容腔內的物料予以破碎。
廣泛用于礦山、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓度不超過320兆帕的各種物料。
● 鄂式破碎機技術參數：
型號
進料口尺寸 (mmxmm)
zui大進 料粒度 (mm)
排料調 整范圍 (mm)
處理能 力(t/h)
偏心 軸轉 速(r/ min)
電動
機功
率
(kw)
重量
(t)
外形尺寸
A
B
C
D
E
F
G
H
I
PE-150×250
150×250
125
10-40
1-5
300
5.5
0.81
758
528
300
530
φ640
875
450
140
480
PE-250×400
250×400
210
20-60
5-20
300
15
2.8
1315
938
554
890
φ812
1450
750
220
735
PE-250x500
250×500
210
20-80
9-50
300
18.5
3.36
1300
973
512
850
φ812
380
800
235
955
PE-400×600
400×600
340
40-100
16-65
275
30
6.5
1732
110
636
1105
φ962
1565
955
255
990
PE-475×1050
475×1050
400
90-140
0-130
275
55
11.7
2184
624
126
230
φ1193
980
100
410
085
PE-500×750
500×750
425
50-100
45-100
275
55
10.1
1916
356
820
270
φ1200
890
375
395
119
PE-600×900
600×900
500
65-160
50-120
250
5-7
15.5
1840
420
960
540
φ1515
2305
590
400
1505
PE-750×1060
750×1060
630
80-140
52-180
250
110
28
2472
820
1060
2010
φ1660
2450
850
530
1980
PE-800×1060
800×1060
640
20-200
30-228
250
110
30
2472
820
060
2010
中1660
2610
2010
530
1980
PE-870×1060
870×1060
700
80-260
200-380
250
110
33.5
2472
820
1060
2101
φ1660
2680
2080
530
198
PE-900×1200
900×1200
750
95-165
40-260
200
110
50
3182
976
200
2125
φ1800
3335
2155
830
2530
PE-1000×1200
000×1200
850
95-265
315-342
200
110
51
3182
976
200
2125
φ1800
3435
2255
830
2530
PE-1200×1500
200×1500
1020
50-300
400-800
180
160
100.9
3732
780
620
2700
φ2285
200
2940
970
3480
● 外形尺寸
本系列鄂式破碎機產品具有破碎比大，產品粒度均勻，結構簡單、工作可靠、維修簡便、運行費用經濟等特點。廣泛 用于礦山、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓度不超過320兆帕的各種物料。
● 技術參數
型號
進料口尺寸 mmxmm
zui大 進料 粒度 (mm)
排料調 整范圍 (mm)
處理能 力
(t/h)
偏心軸
轉速
(r/min)
電動 機功 率 (kw)
重量
(t)
外形尺寸
A
B
C
D
E
F
G
H
I
EX-100×600
100×600
80
7-21
3.2-12.8
330
7.5
0.9
660
400
620
39
φ410
750
410
155
345
PEX-150×750
150×750
120
18-48
8-25
320
15
3.5
658
236
790
625
φ800
380
740
337
500
PEX-200×1000
200×1000
160
20-55
11-38
330
22
6.5
992
500
02
930
φ900
1530
855
330
850
EX-250×750
250×750
210
25-60
13-35
330
22
4.9
1667
250
770
930
中800
1545
855
305
850
PEX-250×1000
250×1000
210
25-60
16-52
330
30-37
6.5
1992
500
01
930
φ900
1530
905
330
850
PEX-250×1200
250×1200
210
25-60
20-60
330
37
7.7
2192
700
22
930
φ1000
965
365
850
PEX-300×1300
300×1300
250
20-90
16-104
300
55
11
2320
840
320
1110
φ1220
750
170
430
930

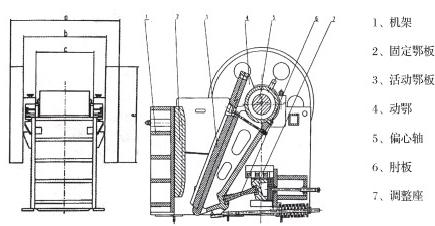

● 結構圖
● 影響鄂式破碎機工作的主要因素：
一般情況下影響鄂式破碎機工作的主要因素有嚙角與轉數。
嚙角就是動鄂與定鄂之間的夾角。根據計算嚙角可達32度。而實際使用中都小于25度， 一般為 18—20度左右。嚙角太大，會使破碎腔中的礦石向上擠出，以致傷人或損壞其他設備，同時隨著嚙角增大(破 碎比加大)生產率下降。調節排礦口的大小，也就改變嚙角的大小。在實際生活中，根據排礦粒度的要求來調 節排礦口的大小。因此，在保證產品粒度的要求下，盡量把排礦口放大是合理的。排礦口大小可以通過調節塊 來調節，在調節排礦口大小時要注意破碎比和生產率之間的相互關系。
在一定的范圍內，增加偏心軸的轉數，可以提高破碎機的生產能力，但是也會增加破碎單位重量礦石的 電能消耗。轉速太大，會使破碎腔中已被破碎的礦石來不及排出，而產生堵塞現象，反而使生產能力降低，電能消耗增加，因此，鄂式破碎機應有一個適宜的轉數。
鄂式破碎機的偏心軸、連桿、可動鄂板、軸與襯板是主要的磨損部件，需要經常注意潤滑與更換。
● 概述
PE型鄂式破碎機適用于破碎抗壓強度極限不超過2000kgf/cm2的各種礦石或巖石的粗、中破碎。
PE型鄂式破碎機主要由機架、動鄂、偏心軸、鄂板、肘板等零件組成。電動機通過V型帶帶動偏心軸，鄂式 破碎機俗稱鄂破，鄂式破碎機可以將大小不一的原料，破碎成顆粒均勻的小塊，鄂式破碎機既可以和選礦設備、 砂石設備配套，也可以單獨使用。鄂式破碎機也可生產路基石、鐵路道渣石以及建筑砂石骨料。鄂破機分為粗碎 鄂式破碎機和細碎鄂式破碎機，也就是通常所說的PE系列鄂式破碎機和PEX系列鄂式破碎機。
我廠生產的鄂式破碎機系列產品，具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運行費用經濟等特點。使動鄂按已調整好的軌跡進行運動，從而將破大度包容腔內的物料予以破碎。
廣泛用于礦山、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓度不超過320兆帕的各種物料。
● 鄂式破碎機技術參數：
型號 | 進料口尺寸 (mmxmm) | zui大進 料粒度 (mm) | 排料調 整范圍 (mm) | 處理能 力(t/h) | 偏心 軸轉 速(r/ min) | 電動 機功 率 (kw) | 重量 (t) | 外形尺寸 | ||||||||
A | B | C | D | E | F | G | H | I | ||||||||
PE-150×250 | 150×250 | 125 | 10-40 | 1-5 | 300 | 5.5 | 0.81 | 758 | 528 | 300 | 530 | φ640 | 875 | 450 | 140 | 480 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-20 | 300 | 15 | 2.8 | 1315 | 938 | 554 | 890 | φ812 | 1450 | 750 | 220 | 735 |
PE-250x500 | 250×500 | 210 | 20-80 | 9-50 | 300 | 18.5 | 3.36 | 1300 | 973 | 512 | 850 | φ812 | 380 | 800 | 235 | 955 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-65 | 275 | 30 | 6.5 | 1732 | 110 | 636 | 1105 | φ962 | 1565 | 955 | 255 | 990 |
PE-475×1050 | 475×1050 | 400 | 90-140 | 0-130 | 275 | 55 | 11.7 | 2184 | 624 | 126 | 230 | φ1193 | 980 | 100 | 410 | 085 |
PE-500×750 | 500×750 | 425 | 50-100 | 45-100 | 275 | 55 | 10.1 | 1916 | 356 | 820 | 270 | φ1200 | 890 | 375 | 395 | 119 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-120 | 250 | 5-7 | 15.5 | 1840 | 420 | 960 | 540 | φ1515 | 2305 | 590 | 400 | 1505 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 52-180 | 250 | 110 | 28 | 2472 | 820 | 1060 | 2010 | φ1660 | 2450 | 850 | 530 | 1980 |
PE-800×1060 | 800×1060 | 640 | 20-200 | 30-228 | 250 | 110 | 30 | 2472 | 820 | 060 | 2010 | 中1660 | 2610 | 2010 | 530 | 1980 |
PE-870×1060 | 870×1060 | 700 | 80-260 | 200-380 | 250 | 110 | 33.5 | 2472 | 820 | 1060 | 2101 | φ1660 | 2680 | 2080 | 530 | 198 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 40-260 | 200 | 110 | 50 | 3182 | 976 | 200 | 2125 | φ1800 | 3335 | 2155 | 830 | 2530 |
PE-1000×1200 | 000×1200 | 850 | 95-265 | 315-342 | 200 | 110 | 51 | 3182 | 976 | 200 | 2125 | φ1800 | 3435 | 2255 | 830 | 2530 |
PE-1200×1500 | 200×1500 | 1020 | 50-300 | 400-800 | 180 | 160 | 100.9 | 3732 | 780 | 620 | 2700 | φ2285 | 200 | 2940 | 970 | 3480 |
● 外形尺寸
本系列鄂式破碎機產品具有破碎比大，產品粒度均勻，結構簡單、工作可靠、維修簡便、運行費用經濟等特點。廣泛 用于礦山、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓度不超過320兆帕的各種物料。
● 技術參數
型號 | 進料口尺寸 mmxmm | zui大 進料 粒度 (mm) | 排料調 整范圍 (mm) | 處理能 力 (t/h) | 偏心軸 轉速 (r/min) | 電動 機功 率 (kw) | 重量 (t) | 外形尺寸 | ||||||||
A | B | C | D | E | F | G | H | I | ||||||||
EX-100×600 | 100×600 | 80 | 7-21 | 3.2-12.8 | 330 | 7.5 | 0.9 | 660 | 400 | 620 | 39 | φ410 | 750 | 410 | 155 | 345 |
PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 15 | 3.5 | 658 | 236 | 790 | 625 | φ800 | 380 | 740 | 337 | 500 |
PEX-200×1000 | 200×1000 | 160 | 20-55 | 11-38 | 330 | 22 | 6.5 | 992 | 500 | 02 | 930 | φ900 | 1530 | 855 | 330 | 850 |
EX-250×750 | 250×750 | 210 | 25-60 | 13-35 | 330 | 22 | 4.9 | 1667 | 250 | 770 | 930 | 中800 | 1545 | 855 | 305 | 850 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 30-37 | 6.5 | 1992 | 500 | 01 | 930 | φ900 | 1530 | 905 | 330 | 850 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-60 | 330 | 37 | 7.7 | 2192 | 700 | 22 | 930 | φ1000 |
| 965 | 365 | 850 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 16-104 | 300 | 55 | 11 | 2320 | 840 | 320 | 1110 | φ1220 | 750 | 170 | 430 | 930 |
● 結構圖
● 影響鄂式破碎機工作的主要因素：
一般情況下影響鄂式破碎機工作的主要因素有嚙角與轉數。
嚙角就是動鄂與定鄂之間的夾角。根據計算嚙角可達32度。而實際使用中都小于25度， 一般為 18—20度左右。嚙角太大，會使破碎腔中的礦石向上擠出，以致傷人或損壞其他設備，同時隨著嚙角增大(破 碎比加大)生產率下降。調節排礦口的大小，也就改變嚙角的大小。在實際生活中，根據排礦粒度的要求來調 節排礦口的大小。因此，在保證產品粒度的要求下，盡量把排礦口放大是合理的。排礦口大小可以通過調節塊 來調節，在調節排礦口大小時要注意破碎比和生產率之間的相互關系。
在一定的范圍內，增加偏心軸的轉數，可以提高破碎機的生產能力，但是也會增加破碎單位重量礦石的 電能消耗。轉速太大，會使破碎腔中已被破碎的礦石來不及排出，而產生堵塞現象，反而使生產能力降低，電能消耗增加，因此，鄂式破碎機應有一個適宜的轉數。
鄂式破碎機的偏心軸、連桿、可動鄂板、軸與襯板是主要的磨損部件，需要經常注意潤滑與更換。
